產品特點、主要用途及適用范圍
JK系列提升機是根據中*華人民共和國安*全生產行業標準AQ 1035-2007《煤礦用單繩纏繞式礦井提升機安*全檢驗規范》、GB/T20961-2007《單繩纏繞式礦井提升機》和鶴壁萬豐礦山機械制造有限公司企業標準Q/HBWF003-2011《單繩纏繞式礦井提升機》設計制造的產品。
適用于煤礦井下的傾斜巷道和豎井作升降物料及人員。
工作原理
當啟動主電機時，由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上，經過減速器傳動減速后，再由減速器的被動軸通過齒輪聯軸器傳遞給主軸裝置，若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，使提升容器在井筒作上下往返周期性運動。

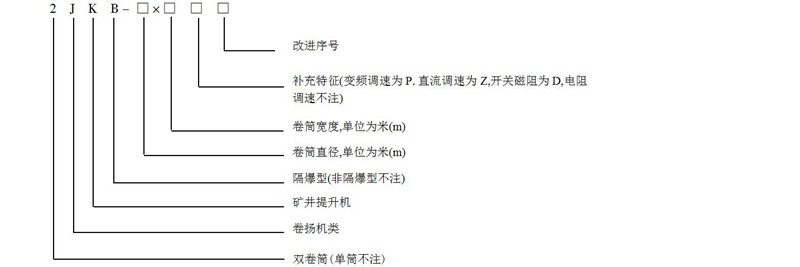

產品型號的表示方法：
提升機型號表示方法應符合MT/T 154.8-1996《煤礦機械產品型號編制方法》的規定。、
技術參數
|
參 數
型號 |
卷 筒 |
大靜張力 |
大靜張力差 |
提升高度或運輸長度 |
鋼絲繩 |
優先減速機 速比 |
電機功率 |
電機轉速 |
主軸裝置 外形尺寸 直徑×長度 |
（不含電器） 設備重量 |
大件重量 |
||||||
|
個 數 |
直 徑 |
寬 度 |
兩卷筒 中心距 |
一 層 |
二 層 |
三 層 |
直 徑 |
速 度 |
|||||||||
|
個 |
mm |
KN |
m |
mm |
m/s |
i |
KW |
r/min |
mm |
kg |
|||||||
|
JKB-3.0×2.2P |
1 |
3000 |
2200 |
/ |
130 |
/ |
447 |
887 |
1378 |
37 |
4.63 |
20 |
710 |
590 |
Φ3560 ×4500 |
52540 |
26800 |
|
5.80 |
900 |
740 |
|||||||||||||||
|
2.94 |
31.5 |
450 |
590 |
||||||||||||||
|
3.68 |
560 |
740 |
|||||||||||||||
|
JKB-3.0×2.5P |
2500 |
518 |
1030 |
1595 |
4.63 |
20 |
710 |
590 |
Φ3560 ×4800 |
54640 |
28900 |
||||||
|
5.80 |
900 |
740 |
|||||||||||||||
|
2.94 |
31.5 |
450 |
590 |
||||||||||||||
|
3.68 |
560 |
740 |
|||||||||||||||
一、鋼絲繩安*全系數低值符合下列規定：
1、專為升降人員時9倍；2、升降人員和物料（升降人員時9倍，混合提升時9倍，升降物料時7.5倍）；3、專為升降物料6.5倍。
二、井上礦井提升機的滾筒直徑與鋼絲繩直徑之比值不應小于80倍；井下礦井提升機的滾筒直徑與鋼絲繩直徑之比值不應小于60倍。
三、卷筒上的鋼絲繩纏繞層數應符合下列規定：
1、立井中升降人員或升降人員和物料的，1層；專為升降物料的，2層；
2、傾斜井巷中升降人員和物料的，2層；專為升降物料的，3層；3、建井期間升降人員和物料的，2層。
